Ambilight ohne Löten bauen

Was ohne Löten gut funktioniert

• LED-Streifen mit bereits angelöteter Anschlussleitung.
• Clip-Verbinder, die exakt zu Streifenbreite und Anzahl der Kontakte passen.
• Vorkonfektionierte JST-/Steckleitungen für Signale und kleine Ströme.
• Feder- oder Schraubklemmen für geeignete Leiterquerschnitte auf der Niederspannungsseite.
• Fertige, berührungsgeschützte 5-V-Netzteile statt offener Netzspannungsanschlüsse.

Der häufigste Fehler: falscher Clip-Verbinder

„10 mm LED-Verbinder“ reicht als Beschreibung nicht. Ein SPI-Streifen kann vier Kontakte besitzen, ein anderer Streifen drei. Auch Pad-Abstand und Schutzbeschichtung unterscheiden sich. Prüfe deshalb Breite, Kontaktanzahl, Kontaktposition und Richtung des konkreten Streifens.

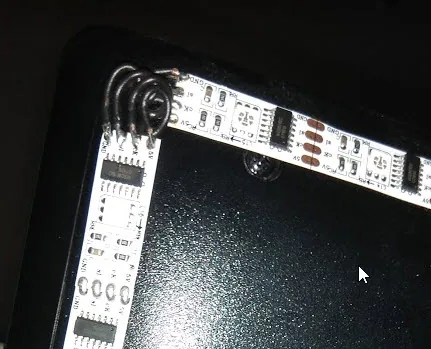

Ecken: nicht einfach den Streifen falten

Enge 90-Grad-Knicke belasten Leiterbahnen und Lötpads. Besser sind kurze Kabelbrücken oder passende Eckverbinder. Plane die Ecken, bevor du den Schutzfilm des Klebebands abziehst.

Signalstecker sind nicht automatisch Stromstecker

Viele kleine LED-Steckverbinder sehen praktisch aus, sind aber nicht für hohe Dauerströme gedacht. Bei längeren 5-V-Streifen solltest du die Stromverteilung separat planen und gegebenenfalls an mehreren Punkten einspeisen. Die kleinen Clips müssen dann nicht den gesamten LED-Strom tragen.

Vor der endgültigen Montage testen

1. Streifen lose auf dem Tisch verbinden.
2. Statisches Rot, Grün, Blau und Weiß testen.
3. Weiß mindestens einige Minuten laufen lassen.
4. An jedem Clip leicht bewegen – ohne dass Farben springen oder LEDs ausfallen.
5. Erst danach auf den Fernseher kleben und Kabel zugentlasten.

Wann Löten trotzdem die bessere Wahl ist

Bei sehr flachen Ecken, dauerhaft hohen Strömen oder schwer zugänglichen TV-Rückseiten sind sauber gelötete Kabel oft kompakter und langfristig robuster. Wenn du nicht selbst löten möchtest, kannst du vorkonfektionierte Streifen oder fertig gelötete Eckstücke verwenden.
