Teil 2: LED-Streifen montieren & verkabeln
Redaktion: Ambilight-PI.de · geprüft anhand offizieller Projekt-Dokumentationen
Teil 2 ist der wichtigste Hardware-Schritt. Wir montieren die LEDs, berechnen die Stromversorgung und legen einen eindeutigen Signalweg fest. Erst wenn diese Ebene sauber ist, wird in Teil 3 Hyperion konfiguriert.

1. TV ausmessen – nicht nach Zollzahl kaufen
Miss auf der Rückseite des Fernsehers den tatsächlichen Weg, auf dem der LED-Streifen verlaufen soll: oben, rechts, unten und links. Ziehe Stellen ab, an denen keine LEDs sitzen sollen. Erst danach entscheidest du über Länge und LED-Dichte.
Notiere schon jetzt die geplante Anzahl pro Seite. Diese vier Zahlen brauchst du später im Hyperion-Layout.
2. Startpunkt und Laufrichtung festlegen

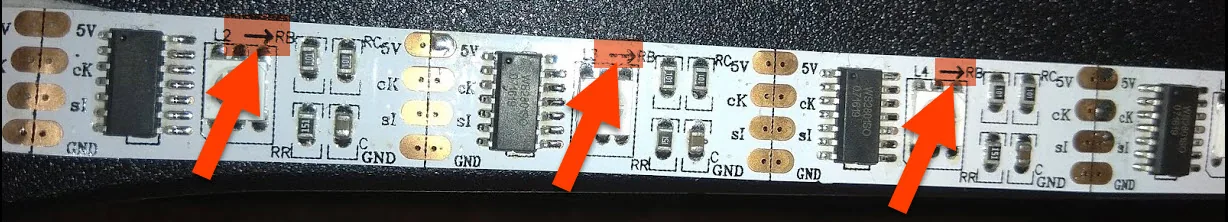

Adressierbare LED-Streifen besitzen eine Datenrichtung. Die aufgedruckten Pfeile zeigen vom Eingang zur nächsten LED. Lege eine gut erreichbare Ecke als LED 0 fest und fotografiere diese Ecke.

3. LEDs montieren und Ecken sauber verbinden
Reinige die TV-Rückseite fettfrei und trocken. Klebe den Streifen ohne starke Zugspannung auf. Bei engen Ecken ist eine kurze Kabelbrücke oft robuster als ein harter Knick im Streifen.
Bei SPI-Streifen findest du typischerweise 5 V, GND, DATA und CLOCK. Verbinde immer gleichnamige Kontakte und achte darauf, Ein- und Ausgang nicht zu vertauschen.

4. LED-Netzteil berechnen
Die LEDs bekommen in dieser Anleitung ein eigenes 5-V-Netzteil. Berechne den Bedarf aus der maximalen Leistungsangabe des konkreten Streifens:
Beispiel: 36 W maximale LED-Leistung entsprechen bei 5 V etwa 7,2 A. Mit Reserve ist ein hochwertiges 5-V-/10-A-Netzteil eine plausible Größenordnung. Verwende die Beispielzahl nicht blind – dein Streifen kann deutlich abweichen.
5. Strom nicht nur an einem Ende einspeisen
Bei längeren 5-V-Streifen fällt Spannung über die dünnen Kupferbahnen ab. Typische Symptome sind gelbliches Weiß, ein dunkleres Streifenende oder Flackern bei hoher Helligkeit. Zusätzliche Einspeisepunkte verkürzen den Stromweg.
Alle Einspeisepunkte müssen dieselbe 5-V-Versorgung und denselben GND verwenden. Dimensioniere Leitungsquerschnitt und Absicherung passend zur tatsächlichen Last. Bei höheren Strömen ist eine saubere, abgesicherte Verteilung sinnvoller als viele lose Dupont-Kabel.
6. Gemeinsame Masse: ohne GND kein sauberes Datensignal
Raspberry Pi und LED-Streifen müssen sich auf dasselbe elektrische Bezugspotential beziehen. Verbinde deshalb Pi-GND mit GND des LED-Netzteils und GND des LED-Streifens.

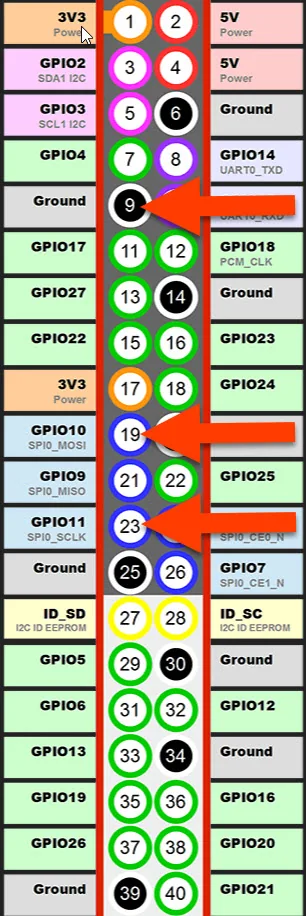

7. Referenzverdrahtung für APA102/SK9822 am Raspberry Pi
| Raspberry Pi | Funktion | Zum LED-Streifen |
|---|---|---|
| GPIO 10 / phys. Pin 19 | SPI0 MOSI | DATA – vorzugsweise über 3,3→5-V-Level-Shifter |
| GPIO 11 / phys. Pin 23 | SPI0 SCLK | CLOCK – vorzugsweise über Level-Shifter |
| GND / z. B. phys. Pin 6 | Masse | GND des LED-Netzteils/Streifens |
| kein Pi-5-V-Pin | LED-Versorgung | +5 V direkt vom LED-Netzteil |

8. Warum wir einen Level-Shifter empfehlen
Der Raspberry Pi gibt 3,3-V-Logik aus, während der LED-Streifen mit 5 V läuft. Kurze Verbindungen funktionieren bei manchen Streifen direkt, bei anderen nicht zuverlässig. Ein schneller 3,3-V-auf-5-V-Pegelwandler – zum Beispiel auf 74AHCT125-Basis – schafft deutlich mehr Signalreserve.
Wenn du einen nackten IC statt eines fertigen Moduls verwendest, brauchst du dessen konkrete Beschaltung; diese variiert je nach Modul. Deshalb gehört diese Detailverdrahtung nicht in eine pauschale Pinliste.
9. Falls du WS2812B verwendest
WS2812B besitzt nur eine Datenleitung. Hyperion unterstützt passende Raspberry-Pi-Ausgabemethoden, aber die Timing-Anforderungen sind höher; bei ws281x/PWM kann Hyperion außerdem Root-Rechte benötigen. Für einen ersten Aufbau ist das kein Ausschlusskriterium, aber die Fehlersuche ist weniger eindeutig als bei SPI.
WS2812B vs. APA102/SK9822 →10. Vor dem Einschalten: 60-Sekunden-Check
- Beide Netzteile sind während der Verdrahtung ausgeschaltet bzw. abgesteckt.
- LED 0 und Pfeilrichtung sind fotografiert.
- 5 V und GND sind nirgends vertauscht.
- Der LED-Streifen wird nicht über den 5-V-Pin des Pi gespeist.
- Pi-GND, LED-GND und Netzteil-GND sind verbunden.
- DATA/CLOCK sitzen an den richtigen GPIOs bzw. am passend beschalteten Level-Shifter.
- LED-Anzahl pro TV-Seite ist notiert.
- Keine offene Netzspannung ist berührbar.
- Alle Stromleitungen sind mechanisch fest und für den Strom geeignet.
Wenn alles passt, versorge zuerst die LED-Seite und starte anschließend den Raspberry Pi. So liegt nicht bereits ein GPIO-Signal an einem unversorgten LED-Eingang an. Die LEDs müssen jetzt noch nicht sinnvoll reagieren – der kontrollierte Funktionstest kommt in Teil 3.
Weiter zu Teil 3: HyperionQuelle zur LED-Ausgabe
Offizielle Hyperion-Dokumentation zu SPI/PWM und LED-Geräten →
